水玻璃结合耐火浇注料-pg电子试玩平台

    水玻璃结合耐火浇注料足以水玻璃作结合剂配制的可浇沣耐火材料。具有强度高，耐磨性、耐腐蚀件和抗热震性好等特点，适用于高温和有特殊要求的热r设备。水玻璃结合耐火浇注料按骨料品种分为高铝质、粘}：质、半硅质、硅质、镁质和铝镁质等耐火浇注料。采用水玻璃溶液作结合剂，材料来源r，f日施l’时需捌枢其溶液密度。同时，因水玻璃溶液较牯稠，增加了拌料和振动的时间。20世纪70年代后期，出现了速溶性斟体水玻璃，可与耐火骨料和耐火粉料混装在一起，现场加水进行拌料，使用方便，也缩短r施工时间。

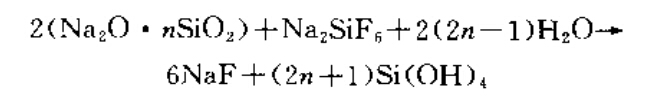

    水玻璃又称泡花碱（或泡化碱），是由碱金属硅酸盐组成的，化学通式为rzo．nsi0，．mh.o。根据碱金属氧化物种类分为钠水玻璃、钾水玻璃和钾钠水玻璃。不定形耐火材料中常用的是液体钠水玻璃。si0：与na!o的摩尔比值称为模数(m)，当m<3时称为碱性水玻璃，m>3时称为中性水玻璃。浇注料中钠含量的减少，町提高其剜火性能，因此一般选用中性水玻璃溶液作结合剂。用水玻璃结合剂配制的耐火浇注料，常温时难以硬化，蔫缓慢加热到loo c左右并保温一段时间，才能使胶体凝聚硬化。当掺加氟硅酸钠等促硬剂后，无需加热方能加快硬化过程，即氟硅酸钠遇水后发生水解，生成的氰化氢与水玻璃溶液中产生的氢氧化钠巾和而生成氟化钠，并使硅胶[si(oh)。]不断析出和凝聚，从而完成硬化过程，其总的反应式：

    水玻璃耐火浇注料的一般性能和使用温度见表5-8。该料加热到800-1000c时，由于氟化钠和氧化钠的熔融，液相量增多，
硅胶作用减弱，因此荷重软化温度较低，热态强度也有所下降。当严格控制浇注料中的钠含量，即用高模数水玻璃作结合剂，并尽昔减少氟硅酸钠促硬剂和水玻璃的用量，则能提高其耐火性能。水玻璃耐火浇注料的常温强度高，加热过程中强度降低较小，因此具青较好的高温耐磨性能。同时，它具有较好的耐腐蚀性，即能抵抗除氢氟酸以外的酸介质和钠盐熔融物的侵蚀。例如粘土质和半硅质水玻璃耐火浇注料的耐酸度大于93%．该料用酸浸泡一段时问岳，其强度降低5%～35%，值仍大于20mpa，仍可满足耐酸热工设备的使用要求。
    在液态排渣的大型均热炉七，用高铝质水玻璃耐火浇注料预制块作炉墙工作衬，获得较好的使用效果。在炼钢厂的中、小型钢包上，采用铝镁质水玻璃耐火浇注料浇灌上作衬，整体性好，使用寿命比粘上质或高铝质衬砖的高1-4倍。在有色金属冶金和石油、化工等部门的热工设备上，粘土质，半硅质和镁质水玻璃耐火浇注料应用较多，其工作衬使用寿命比同材质的耐火砖衬提高l～2倍。造纸r的碱回收炉有碱性熔融物及碱蒸气的侵蚀，片i镁铬质水玻璃耐火浇注料作t作村，茛使用寿命与烧成镁铬砖衬相 近，而材料成本显著降低。
也许您会对以下内容感兴趣：什么是低水泥浇注料 低水泥浇注料价格是多少 低水泥浇注料哪里质量好 低水泥浇注料的干燥方法低水泥浇注料的使用与介绍 低水泥耐火浇注料的性能是什么 郑州低水泥浇注料生产厂家 新密低水泥浇注料价格 高铝浇注料施工及保存注意事项 登封高铝浇注料生产厂家 河南高铝浇注料报价 郑州高铝浇注料生产厂家 高铝浇注料哪里质量好
