耐火浇注料可制成预制块-pg电子试玩平台

发布时间：2016/8/10 15:24:22

　　我国有用pg电子试玩平台-pg游戏官网登录入口砌筑高炉、热风炉、加热炉、电炉顶、铁矿粉焙烧竖炉和球团焙烧炉等热工窑炉的历史，至今预制块在出钢槽、电炉顶和焙烧炉上仍广泛使用，并发挥较大的作用。

　　近几年，在中、小型高炉的出铁沟和出渣沟上，采用质耐火浇注料预制块筑衬，获得了良好效果。该预制块工厂化生产，进行低温处理后出厂。因此，筑衬速度快，无需烘烤，即可使用，寿命较长，是今后的重要发展方向。此外，凡是耐火浇注料和耐火可塑料等材料，均可做预制块。由于生产条件比现场施工好，因此性能也有所提高，一般可参见前述有关性能。编号1和2为ca-50水泥和磷酸粘土质浇注料预制块，其骨料为小于10mm的粘土熟料颗粒70%，小于0.09mm的高铝粉分别为15%和30%，ca-50水泥分别为15%和2.5%。前者掺加减水剂，水用量为10%。后者用浓度为42.5%的磷酸作结合剂，用量13%；编号3和4为水玻璃铝镁质浇注料预制块，其骨料和粉料为一级矾土熟料，小于8mm的骨料用量60%，粉料分别为30%和26%，制砖镁砂粉10%，模数为2.8、密度为1.32g·cm-3的水玻璃用量9%，后者加4%的鳞片石墨；编号5和6分别为低水泥和超低水泥高铝质浇注料预制块。预制块的形状、主要有方形、长条形、拱形和环形等，均为特异形制品。

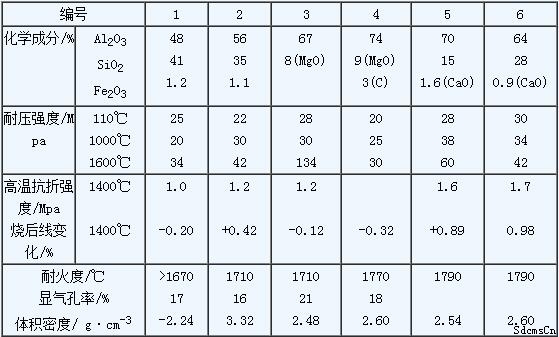

　　耐火浇注料预制块的性能：

行业动态
