铬刚玉浇注料理化指标-pg电子试玩平台

发布时间：2016/10/10 14:39:09

　　铬刚玉质耐火浇注料是在高纯度刚玉质耐火浇注料基础上，掺加适量的工业氧化铬，采用低水泥技术制成的。铬刚玉质耐火浇注料在炼钢工业中得到广泛应用，使用效果较好，社会效益显著。

　　铬刚玉质耐火浇注料耐火骨料临界粒径为10mm或8mm，总用量约为70%：同时还采用α—al2o3超微粉、工业氧化铬和极少量的μf—sio2作耐火粉料。编号5用ca-80水泥做结合剂，其余的结合剂为ca-70水泥。同时掺加减水剂和缓凝剂等。从表中看出，al2o3和cro3合量大于94%，料的纯度很高。体积密度大于3.10g/cm3，料较致密。110℃烘干和1500℃烧后耐压强度分别大于69mpa和102mpa，1500℃烧后线变化除编号1外均呈负值，即略有收缩。总之，高纯度铬刚玉质耐火浇注料的性能是优良的。

　　铬刚玉浇注料随着cr2o3用量的增加，浇注料抗渣性也随之提高，特别是抗熔渣渗透性提高显著。因为cr2o3与al2o3反应形成铝铬固溶体，与其它杂质反应形成含铬的玻璃相，成孤岛状充填在铬刚玉晶体之间，而且黏度较大，能阻止熔渣的渗透：因高黏度液相覆盖在反应层表面，也降低了熔渣的侵蚀速度。从浇注料的抗渣性上看，添加cr2o3越多越好。

　　刚玉浇注料是以电熔刚玉为主要原料，添加结合剂等材料配制而成的高档不定型耐火材料，根据使用部位和温度不同选用不同的刚玉浇注料，有铬刚玉浇注料，锆刚玉浇注料，棕刚玉浇注料、复合刚玉浇注料等。铬刚玉浇注料主要用于炭黑反应炉、水煤浆气化炉内衬，使用温度一般在1700度以上。锆刚玉浇注料主要用于玻璃行业窑炉，抗玻璃侵蚀能力强，棕刚玉浇注料耐磨性能好，一般用于电厂喷煤管、锅炉内衬、轧钢加热炉滑轨等。复合刚玉浇注料是根据使用温度和环境不同添加特定材料制成的复合型刚玉浇注料，一般用于水泥回转窑，有色金属熔化炉，钢铁行业等。

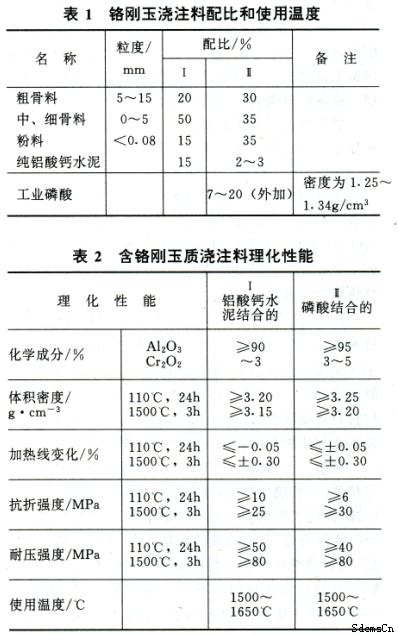

理化指标：

行业动态
