磷酸铝碳化硅耐火捣打料-pg电子试玩平台

发布时间：2016/10/26 16:38:18

　　捣打料作为不定型耐火材料的一种，是指用捣打（人工或机械）方法施工并在高于常温的加热作用下硬化成型。由具有一定级配的耐火骨料、粉料、结合剂、外加剂加水或其他液体经过混炼而成。按材质分类有高铝质、粘土质、镁质、白云石质、锆质及碳化硅-碳质耐火捣打料等。

　　磷酸铝碳化硅耐火捣打料是按照原有捣打料生产工艺，在固有材质的基础上添加了磷酸铝和碳化硅成分，使耐火捣打料具有更良好的体积稳定性、致密性和耐侵蚀性，耐火程度更加优良。

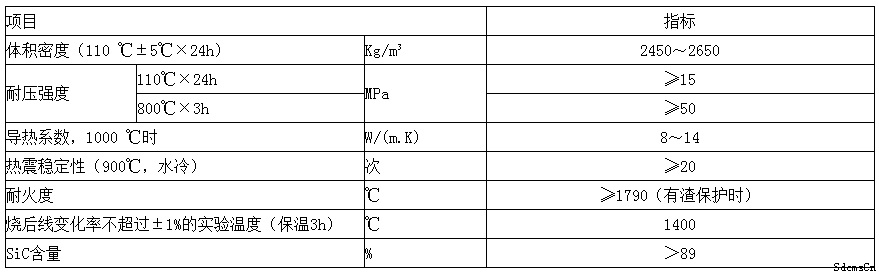

　　磷酸铝碳化硅耐火捣打料理化指标：

　　磷酸铝碳化硅耐火捣打料适用于旋风炉液态排渣炉和循环流化床锅炉煤灰冲击与磨蚀严重的部位，以及燃煤炉卫燃带等的高温区。

　　磷酸铝碳化硅耐火捣打料的施工及烘烤工艺流程如下。

　　一、筑炉施工部分：

　　1.筑炉前先清理干净筑炉部位的挂渣及杂物。

　　2.检查磷酸铝碳化硅耐火捣打料是否满足施工要求，严禁使用变干硬的捣打料。

　　3.筑炉区温度降至35-15℃时，有利于施工和充分保证材料的理化性能不受影响。

　　4.孔洞部位筑炉要先在孔洞底部（或一端）临时搭装固定基，便于施工。

　　5.筑炉采用边投料边捣打的方式进行，每次投料高度不应超过5㎝（在筑炉捣打方向上）。

　　6.每次投料后，先用铁棒（约直径16㎜、端头略尖）均匀戳击，再用铁锤均匀夯实，如此反复进行至所需筑炉尺寸，有条件用风镐操作效果更佳。

　　7.对筑炉区的边、角及结构复杂部位要进行重点捣打，确保夯实。

　　8.铝碳化硅碳质可塑料作为捣打料的修补料，可参照捣打料的施工方法执行。

　　二、筑炉烘烤部分。

　　1.为控制烘烤升温速度，确保材料合理烧结，要在烧炉区内安装双铂铑热电偶示温、记录。

　　2.掌握烘炉升温曲线，结合捣打料的耐火曲线进行实时监测。

　　我们在掌握了磷酸铝碳化硅耐火捣打料的优良特性的前提下，按照科学的施工方法进行窑炉施工，为窑炉建设提供安全保障。
