磷酸盐泥浆理化指标-pg电子试玩平台

发布时间：2016/11/14 17:02:52

　　磷酸盐泥浆是采用磷酸、铝屑、高铝粉料及骨料、添加物等五种原料按一定比例配制而成。磷酸与铝屑发生化学 反应生成al（h2po4）3，al（h2po4）3是该泥浆的粘结剂，高铝粉增加泥浆的化学活性，高铝骨料提高泥浆的热 稳定性，添加剂增强al（h2po4）3同耐火砖粘附力。

　　磷酸盐泥浆理化指标：

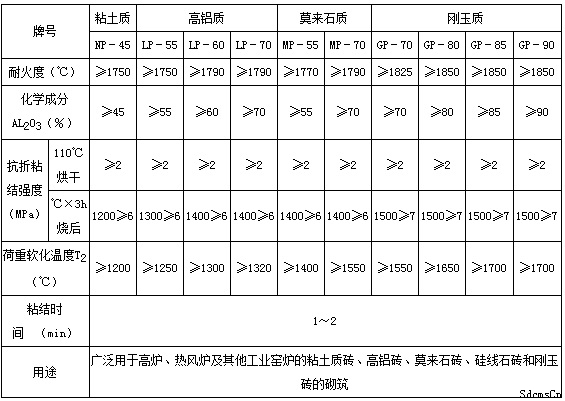

　　我们从磷酸盐泥浆的理化指标图中可以看到，磷酸盐耐火泥浆的al203百分比由其组成材质在粘土质≥45%，高铝 质中55%-70%，莫来石质系列中55%-70%，刚玉质系列磷酸盐耐火泥浆中占比70%-90%。氧化铝含量都占比极高。

　　磷酸盐泥浆具备以下六大特点：

　　1、使用方便，不需困料，加水搅拌即可使用。

　　2、若拌成的泥浆用不完，隔三五日稍加水拌合还可使用。

　　3、无污染、无腐蚀、无气味。

　　4、抗渣、铁侵蚀性能好，可于同材质砖衬同步。

　　5、和易时间可根据用户需求进行调整。

　　6、高温烧后及热态程度高。

　　磷酸盐泥浆配制方法：

　　磷酸盐泥浆的配制需提前8—24h和泥。将粉料倒入耐酸容器内（水缸或耐酸器具内），加入稀酸，专人负责，不 断搅拌，使磷酸与耐火泥充分反应（此时会有很多气泡逸出，并有刺鼻的气味），然后除掉杂质，使其均匀无块， 后成为稀胶状。

　　如果温度过低，搅拌不匀，缸内会有很厚的沉淀层，造成浪费。当环境温度低于20℃时，推荐在周围加温，使泥 浆温度达到40℃左右，或者配制耐火泥时使用65～90℃热水。使用高强火泥时或火泥中加有粘结剂时，都可随搅 随用。

　　磷酸盐泥浆广泛用于高炉、热风炉及其他工业窑炉的粘土质砖、高铝砖、莫来石砖、硅线石砖和刚玉砖的砌筑。
