耐火喷涂料的导热系数-pg电子试玩平台

发布时间：2016/9/23 17:34:11

　　导热系数（又称导热率）是指单位时间内在单位温度梯度下沿热流方向通过材料单位面积传递的热量。它是表征材料导热特性的一个物理指标。

　　耐火材料的导热率是耐火材料的重要热物理性能之一，是在高温热工设备的设计中不可缺少的重要数据，也是选用耐火材料的很重要的一个考虑因素。对于那些要求隔热性能良好的轻质耐火材料和要求导热性能良好的隔焰加热炉结构材料，其导热率尤为重要。采用导热率小的材料砌筑热工窑炉的内衬可以减少厚度或热损失，节约能源；采用热导率大的材料作为隔焰板和换热器，可以提高炉膛温度和传热效率。

　　耐火材料热导率的大小直接决定其用途，也影响其抗热震性、抗剥落性及抗侵蚀性。

　　多数耐火材料的导热率在 1-6 w/（m·k）之间，但sic 制品属于高热导率的材料。隔热材料的热导率在 0.02-0.35 w/（m·k）之间，且随温度的升高而增大。

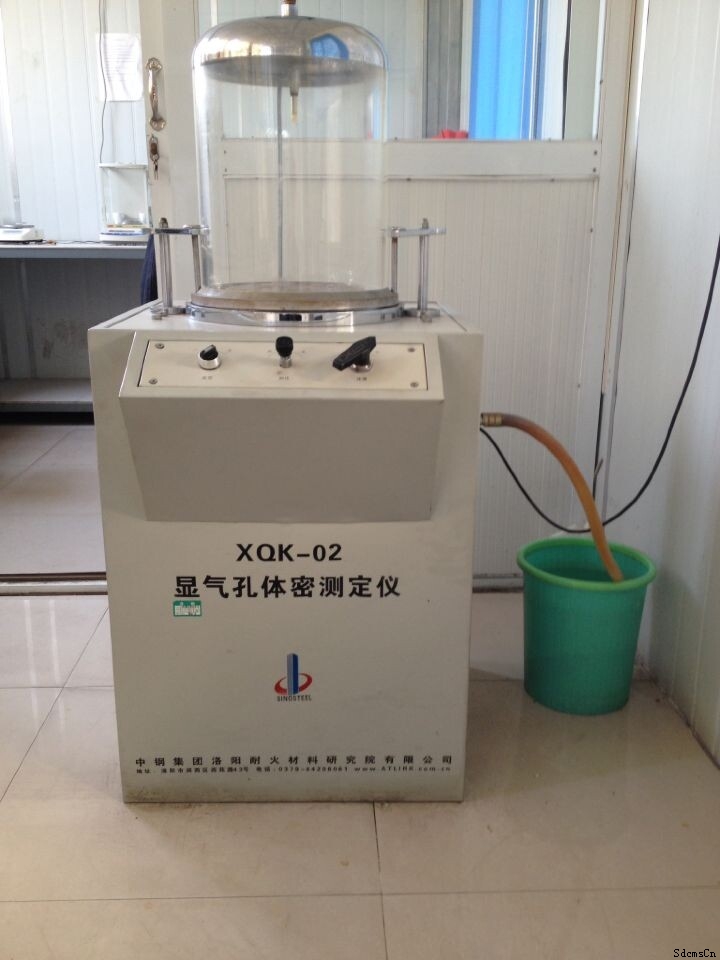

　　由于影响耐火材料热导率因素的复杂性，实际耐火材料的热导率通常靠实验来测定。对于测量温度不大于1250℃、热导率小于25 w/（m·k）的不导电耐火材料按国家标准gb/t 17106-1997 的试验方法（平行热线法，等同采用 iso 8894-2:1990）进行；对于热面温度在 200-1300℃、热导率在 0.03-2.00 w/（m·k）的耐火材料按黑色冶金行业标准 yb/t 4130-2005 的实验方法进行；对于测量温度不大于 1250℃、导热率不大于 2w/（m·k）的定形隔热耐火制品，按照国家标准 gb/t 5990-1986 的实验方法进行（十字热线法）
