耐火砖砌体在施工的时候大家都知道会有预留膨胀缝，那么耐火浇注料是否也要有膨胀缝?耐火浇注料的膨胀缝怎么留合适?什么样的浇注料留什么尺寸的膨胀缝？这些你是否了解。如果不留膨胀缝，会对后期使用造成什么影响?

耐火砖或浇注料用于工业窑炉内衬时，由于受到温度变化和温度梯度形成的热应力的影响，会导致内衬结构变形膨胀，因此在耐火砖和浇注料施工时要留设膨胀缝。

耐火砖和浇注料使用原料不同，受热后产生的膨胀系数也不一样，砌筑时膨胀的尺寸主要是根据使用耐火砖或是浇注料的性质和承受的温度而定。

1. 耐火浇注料膨胀缝的形式

耐火浇注料膨胀缝的形式基本上分为贯通缝和不贯通缝两种，如图1所示。

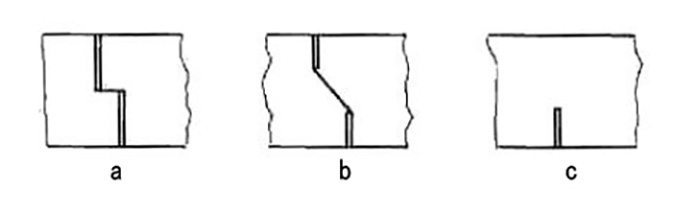

示意图1

a、b-贯通膨胀缝;c-不贯通膨胀缝

2. 膨胀缝的留设

耐火浇注料膨胀缝的留设主要是选择膨胀缝的间距、宽度和形式。预制件组装的炉体和现场浇注的炉人本，其膨胀缝间距离有所不同。

①预制构件组装的炉体，如用预制件组装，若炉体较短，预制件之间不必另留膨胀缝，只需要在炉体两端留适当缝隙即可;若炉体较长，可根据炉体各段温度的情况，沿炉体长度方向每隔5~10m留一道膨胀缝，缝内用浸过黏土泥浆的陶瓷纤维绳嵌填，以防炉内在低、中温时向外冒烟、冒火。

②现场浇注的炉体。现场浇注的耐火浇注料炉体留设膨胀缝的间距和宽度。可参考表1所示。表中数值适用于黏土质和高铝质耐火浇注料。

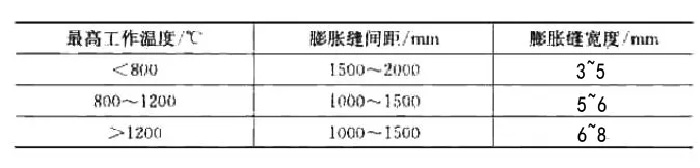

示意表1

③填料的固定。耐火浇注料中膨胀缝的材料应在浇注前固定到位或在浇注时仔细填入，当分块浇注施工时，宜将耐火浇注料按其膨胀缝划分成数块，用模板从膨胀缝处进行分隔浇注，初凝后嵌入接缝填料，如图2所示。

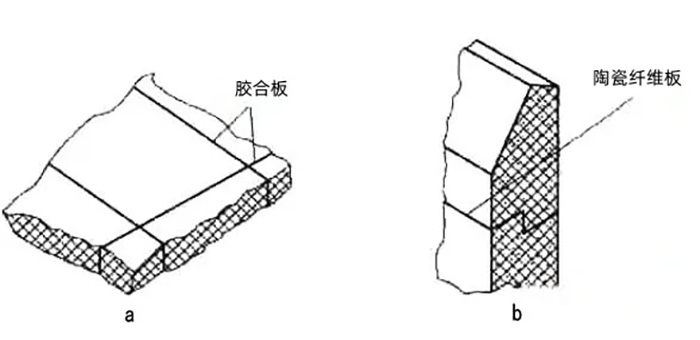

示意图2

a：δ=3~4mm

b:δ=5mm

④防止位移。为阻止膨胀缝填料位移或发生局部耐火浇注料粘连，填料层应裁制准确，铺贴严密，必要时可用钉子钉入浇注料以稳固填料层。

⑤隔离措施。当填料层在施工环境下处于冷态时分离、热态时接触，即成为滑移面时，宜增加隔离层以防止填料位移，阻止漏浆粘连或堵塞膨胀间隙。

3. 膨胀缝的允许误差

(1)垂直膨胀缝的垂直度允许误差为，每米高度不大于2mm，全高不大于15mm.

(2)水平膨胀缝的水平度允许误差为，每米不大于2.5mm,全长不大于15mm.

(3)电站锅炉膨胀缝的误差允许为3~4mm.

(4)膨胀缝的宽度允许误差见表2.

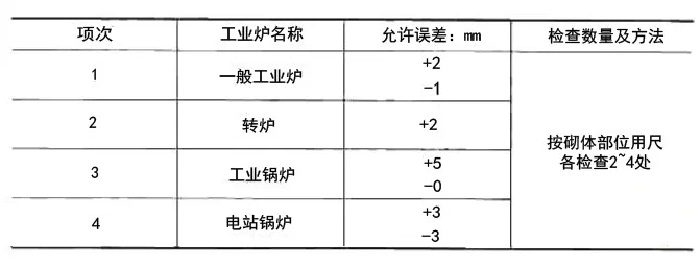

示意表2

(5)现场浇注成型的各类耐火浇注料，均应按设计图的规定留设膨胀缝，其宽度误差为 3mm，不得小于规定宽度。

4. 结语

耐火砖或浇注料在炉底施工时的膨胀缝，要在上下砖层和同层炉底中留成交错式互相错开。在砌筑炉墙时，留设的膨胀缝在内外层间和上下层中也可留成交错式。园形墙施工时要在外壳间留设缝隙以补偿膨胀。

在拱顶施工，耐火砖和浇注料留膨胀缝要在两端留出直通。留设时考虑拱顶的纵向膨胀和炉墙的向上膨胀。拱顶长度大于5米时，除在两端留设膨胀缝外，还要根据拱长分段情况，在拱顶中部留设膨胀缝，错砌拱顶的膨胀缝留成直通式。

多层拱顶各层膨胀缝要错开，膨胀缝上要用一层平砌砖层覆盖。如果是硅砖干砌的拱顶，应在拱顶的辐射缝中，每隔3-5块砖夹入1-2mm的纸板，以补偿膨胀。

如果是悬挂式炉顶用耐火砖或耐火浇注料，是要在沿炉顶周围留设膨胀缝。
